■ 한 줄 요약
선그로우 MVS5140-LS ~ 5140kVA ESS(승압변전). 용량 5140 kVA, 정격출력 5140 kVA, ONAN, 변압기 외함 IP68.
[제품 특징]

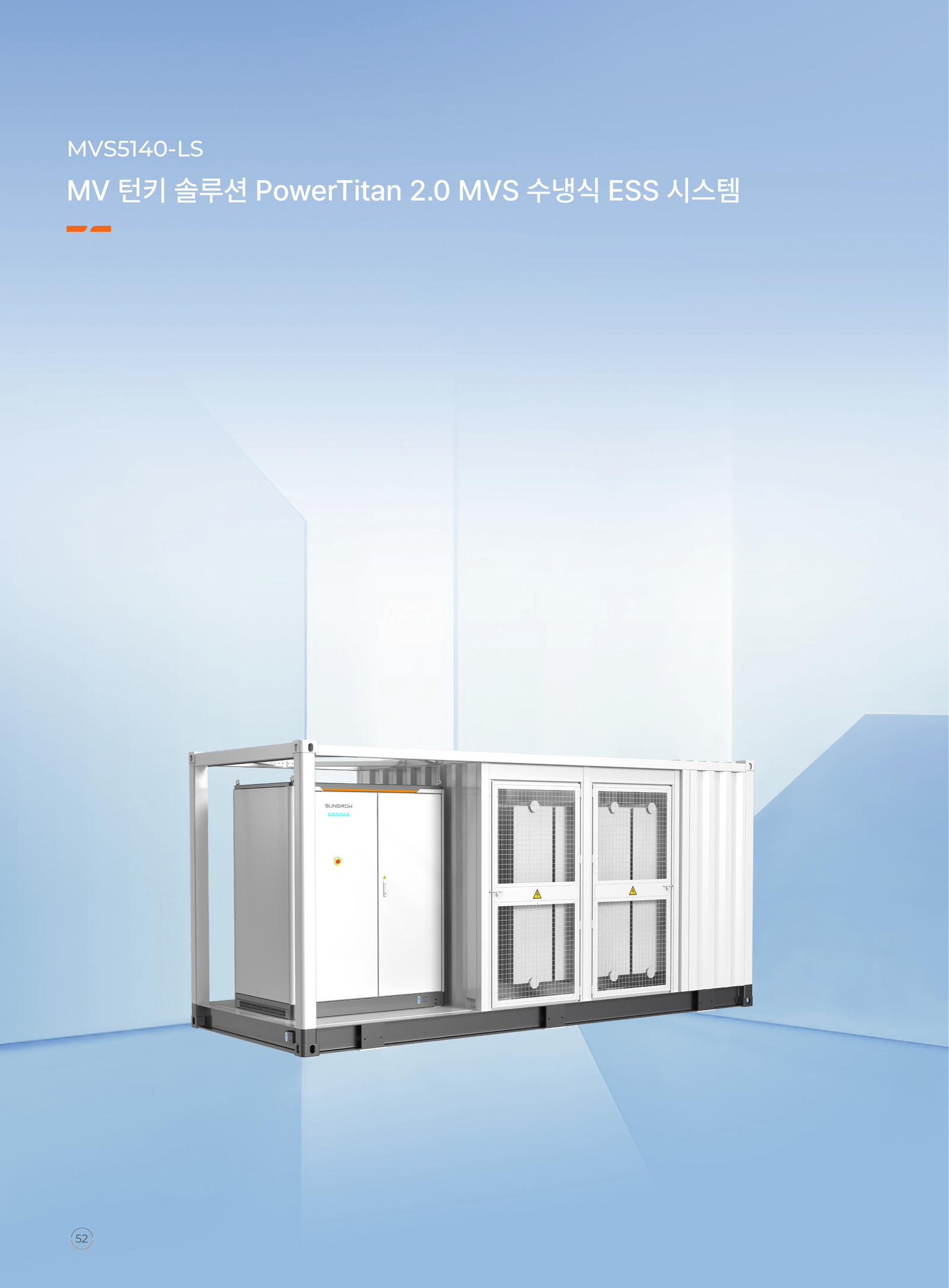

• MV 턴키 솔루션 PowerTitan 2.0 MVS 수냉식 ESS 시스템
• MV 변압기 + RMU + 스마트 컨트롤 캐비닛 통합
[핵심 사양]
1. 용량 : 5140 kVA
2. 배터리 구성 : MV 변압기 + RMU + 스마트 컨트롤 캐비닛
3. 정격출력 : 5140 kVA
4. 크기(W×H×D) : 6,058 × 2,896 × 2,438 mm
5. 무게 : 17400 (±500) kg
6. 냉각방식 : ONAN (변압기) / 자연냉각 & HVAC (스마트 컨트롤 캐비닛)
7. 동작 온도범위 : -40°C ~ 60°C (>40°C derating standard, >45°C derating optional)
8. 보호등급 : 변압기 외함 IP68 · 기타부품 IP55, 스마트 컨트롤 캐비닛 IP55
9. 통신방식 : Ethernet, Optical fiber, RS485
10. 방부식 등급 : C4 (standard)
[상세 사양] 제조사 사양서 기준
MV 변압기
| 정격출력 | 5140 kVA |
|---|---|
| MV / LV 전압 | 11 kV - 33 kV / 0.69 kV |
| 변압기 벡터 | Dy11 (standard) |
| 절연등급 | A |
| 정격 주파수 | 50 Hz / 60 Hz |
| 임피던스 | 8 % (오차범위 ± 10 %) |
| 재질 (MV/LV) | 알루미늄 / 알루미늄 |
| 냉각방식 | ONAN |
| 외함보호등급 | 변압기 외함: IP68, 기타부품: IP55 |
RMU
| 정격전압 | 24 kV / 36 kV |
|---|---|
| 정격전류 | 600 A (60 Hz) |
| 유닛 | DCV / CCV / CV / DV |
| 중계보호 | ANSI 50, 50N, 51, 51N |
| 정격 단기 전류 | 20 kA / 3 s or 25 kA / 1 s |
스마트 컨트롤 캐비닛
| 보호기능 | AC Breaker |
|---|---|
| 서지 보호 | Type II |
| 메인회로 측정 | Optional |
| AC 절연검출 | 지원 |
| 냉각방식 | 자연냉각 & HVAC |
| 외함보호등급 | IP55 |
| UPS | 15분 (standard), 2/3/4h (Optional) |
일반 사양
| 사이즈 (W*H*D) | 6058 mm * 2896 mm * 2438 mm |
|---|---|
| 무게 | 17400 (± 500) kg |
| 전원선 입구 | 하단부 |
| 외함보호등급 | IP55 |
| 방부식등급 | C4 (standard) |
| 동작온도범위 | -40°C - 60°C, >40°C derating(standard), >45°C derating(optional) |
| 상대습도범위 | 0 % - 100 % (비응축) |
| 최대동작고도 | 4500 m |
| 통신 방식 | Ethernet, Optical fiber, RS485 |
| Compliance | IEC 61439 |
[인증·보증]
규격 인증 : IEC 61439
제품보증 : 제조사 품질보증 규정 적용

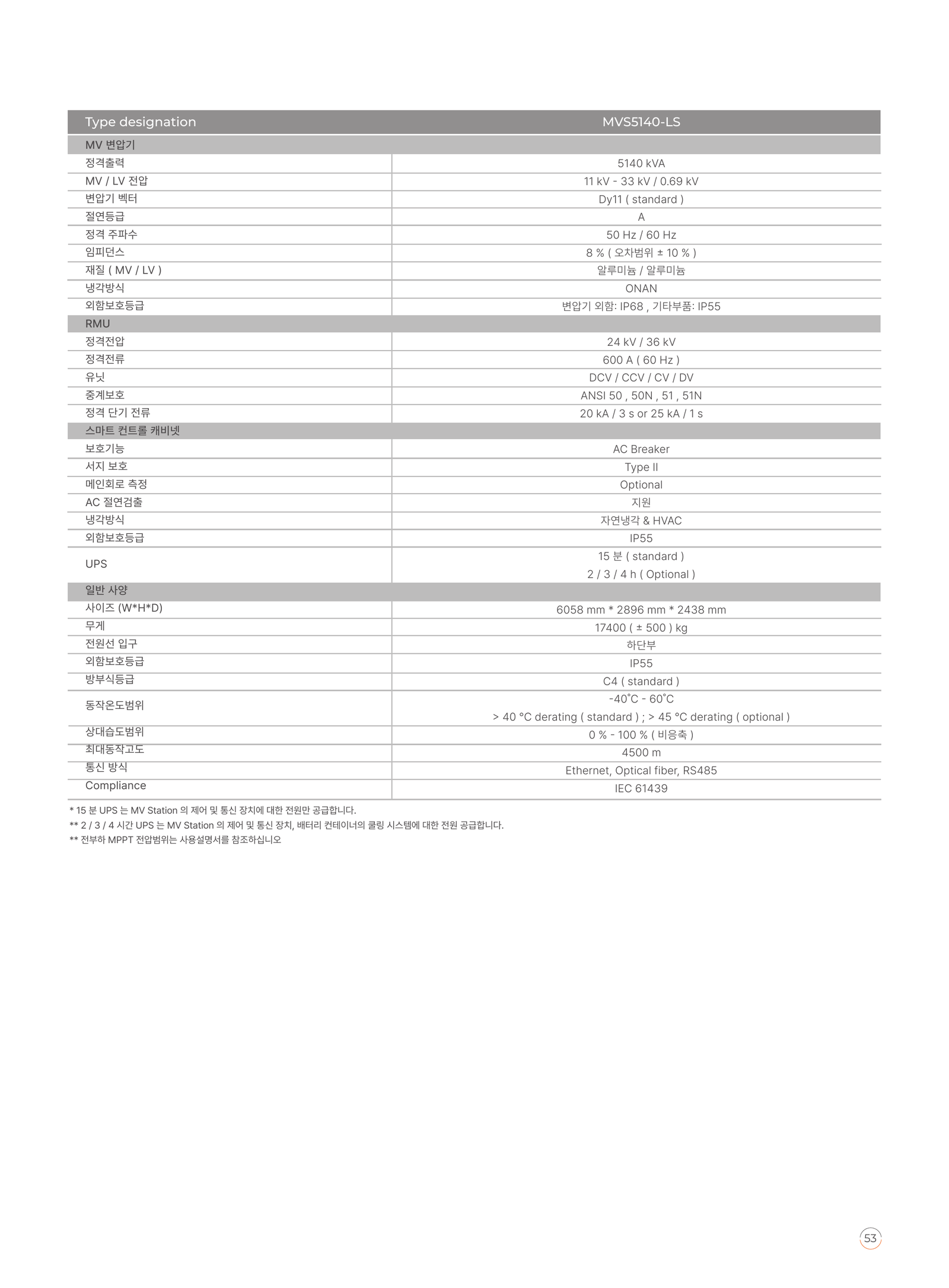

[사양서 원문]
[문의]
견적·재고·납기 문의 : 문의하기
문의 시 아래 모델명을 문의내용에 넣어 주세요.
모델명 : MVS5140-LS
-
