[ESS/선그로우] SC125HX·SC210HX (PCS)
2026-10-16
본문
■ 한 줄 요약
선그로우 SC125HX·SC210HX ~ 125·210kW ESS(PCS). 정격출력 127 kVA @50°C, 지능형 수냉식, IP66.
[제품 특징]
• 1500Vdc 급 수냉식 스트링 ESS 용 PCS
• 고급 3레벨 변환 기술, 최대 효율 99% 달성
• 액체 냉각 방식, 최대 45°C까지 출력 저하 없음
• 1500V에서 최대 출력 운전 가능한 넓은 DC 전압 범위
• 4사분면 완전 운전 양방향 전력 변환 시스템
• 고전압 배터리 시스템 호환, 블랙스타트 기능 지원
• 모듈형 설계, IP66 등급, C5 방부식등급 선택 가능
• L/HVRT, L/HFRT, VSG 등 계통 지원 기능 탑재
[핵심 사양]
1. 정격출력 : 127 kVA @50°C (SC125HX) / 210 kVA @45°C · 231 kVA @30°C (SC210HX)
2. 정격 출력전압 / 상수 : 690 V (출력전압범위 621V ~ 759V)
3. 최대 출력전류 : 117.2 A @50°C (SC125HX) / 176 A@45°C · 193.6 A@30°C (SC210HX)
4. 최대효율 : 99 %
5. 최대 입력전압 : 최대 1500V / 최소 1000V
6. MPPT 전압범위 : 1000 V ~ 1500 V
7. 최대 입력전류 : 143 A (SC125HX) / 212.8 A (SC210HX)
8. 크기(W×H×D) : 790 × 235 × 880 mm
9. 무게 : 85 kg (SC125HX) / 85 kg ± 5 kg (SC210HX)
10. 냉각방식 : 지능형 수냉식
11. 동작 온도범위 : -30°C ~ 60°C (SC125HX >50°C derating / SC210HX >45°C derating)
12. 보호등급 : IP66
13. 통신방식 : APP, Ethernet
[상세 사양] 제조사 사양서 기준
DC 측
| 최대 DC 전압 | 1500 V |
|---|---|
| 최소 DC 전압 | 1000 V |
| DC 전압 범위 | 1000 V ~ 1500 V |
| 최대 DC 전류 | 143 A (SC125HX) / 212.8 A (SC210HX) |
AC 측 (On-Grid)
| 정격 출력 전력 | 127 kVA @50°C (SC125HX) / 210 kVA @45°C·231 kVA @30°C (SC210HX) |
|---|---|
| 최대 출력 전류 | 117.2 A @50°C (SC125HX) / 176 A@45°C·193.6 A@30°C (SC210HX) |
| 정격 출력 전압 | 690 V |
| 출력 전압 범위 | 621 V ~ 759 V |
| 정격 주파수 | 50 Hz / 60 Hz |
| 출력 주파수 범위 | 45 Hz ~ 55 Hz / 55 Hz ~ 65 Hz |
| 최대 효율 | 99% |
| 전고조파왜곡률 (THD) | < 3 % (at nominal power) |
| DC 성분 | < 0.5 % Un (Linear balance load) |
| 역률 | > 0.99 |
| 역률조정범위 | 1.0 leading ~ 1.0 lagging |
일반 사양
| 사이즈 (W*H*D) | 790 mm * 235 mm * 880 mm |
|---|---|
| 무게 | 85 kg (SC125HX) / 85 kg ± 5 kg (SC210HX) |
| 외함보호등급 | IP 66 |
| 절연방식 | Transformerless |
| 상대습도범위 | 0 % - 100 % (non-condensing) |
| 동작온도범위 | -30°C ~ 60°C (SC125HX >50°C derating / SC210HX >45°C derating) |
| 최대동작고도 | 4,000 m |
| 냉각방식 | 지능형 수냉식 |
| 서지보호 | DC Type II / AC Type II |
| 통신 인터페이스 | APP |
| 통신 프로토콜 | Ethernet |
| Compliance | IEC 62477-1, CE |
| 계통 지원 | L/HVRT, L/HFRT, VSG, active & reactive power control and power ramp rate control, Volt-var, Volt-watt, Frequency-watt |
[인증·보증]
규격 인증 : IEC 62477-1, CE
제품보증 : 제조사 품질보증 규정 적용

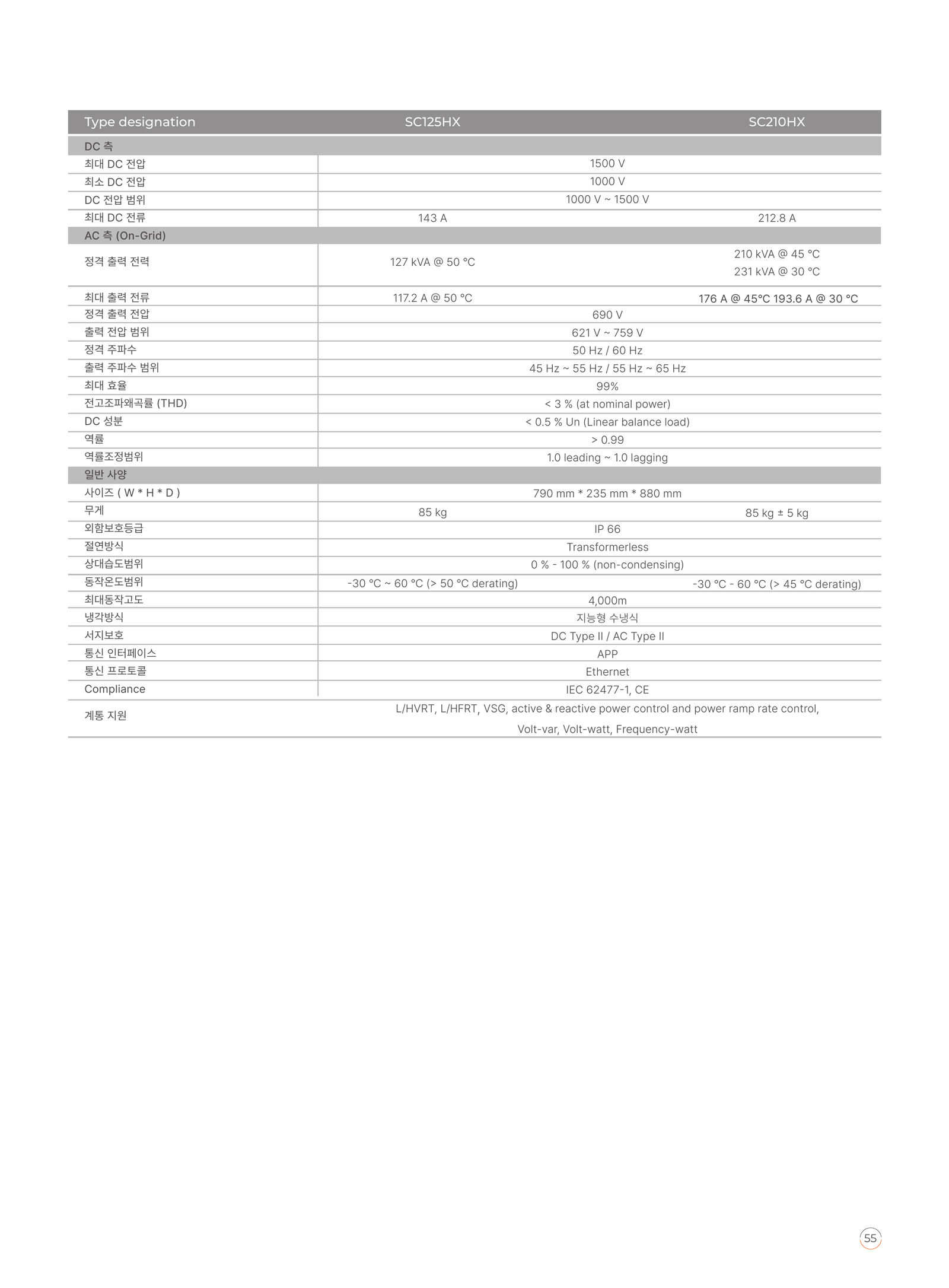

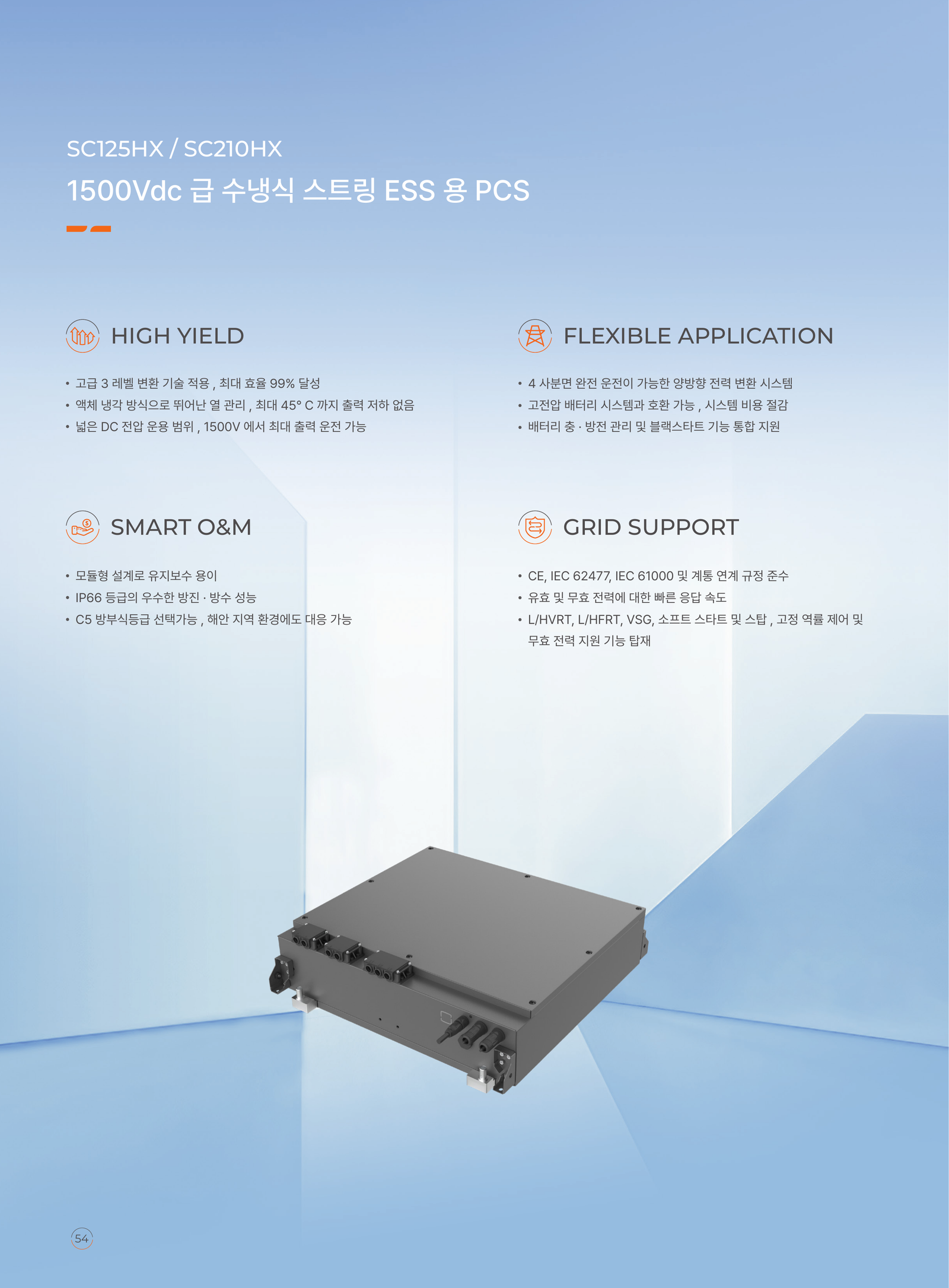

[사양서 원문]
[문의]
견적·재고·납기 문의 : 문의하기
문의 시 아래 모델명을 문의내용에 넣어 주세요.
모델명 : SC125HX·SC210HX
