■ 한 줄 요약
이노일렉트릭 IEPVS-3.3-G1, IEPVS-3.3-G1(25) ~ 3.3kW 스트링 인버터. 정격출력 3.3 kW, 최대 3.3 kVA, 최대효율 97.27%, MPPT MTTP 제어기 수 1.
[제품 특징]
• 접속함 일체형 (1MPPT-1채널)
• KS C 8564 / 8567 인증 획득
• 친환경 디자인 및 색상 적용 (IP 65)
• 한글 그래픽 LCD · 터치 버튼
• 퓨즈교체용이 (단선표시기능)
• 직류지락 검출 (KS C IEC 62109-2 / KOLAS시험기관성적서)
• 직류절연저항 검출 (IMD) · 잔여전류 검출 (RCM)
• 통신지원 : REMS 프로토콜 (에너지공단 통합 프로토콜)
[핵심 사양]
1. 정격출력 : 3.3 kW (정격 출력 용량)
2. 최대 출력전력 : 3.3 kVA (최대 출력 피상전력)
3. 정격 출력전압 / 상수 : 220 V · 단상 L / N / PE
4. 최대 출력전류 : 15 A (정격 출력 전류)
5. 최대효율 : 97.27%
6. 유로효율 : 96.84%
7. 최대 입력전압 : 530 V (시스템 최대 입력전압)
8. MPPT 전압범위 : 253 - 424 V (MPPT전압 범위(정격)) · 동작 전압 범위 90 - 530 V
9. MPPT 수 / 스트링 수 : MTTP 제어기 수 1 / MPPT 당 스트링 수 1
10. 최대 입력전류 : 13 A (최대 입력 전류 Imp) · 최대 단락 전류 (Isc) 16.25 A
11. 퓨즈사양 : 스트링 퓨즈 유 / 20A · DC 스위치 유 / 25A (접속함)
12. 크기(W×H×D) : 310 × 362 × 148 mm
13. 무게 : 10kg 미만
14. 냉각방식 : 자연공냉식
15. 동작 온도범위 : -25 ~ +50℃
16. 보호등급 : IP65
17. 통신방식 : RS-485 · 프로토콜 지원 REMS
18. 디스플레이 : 그래픽 LCD / LED

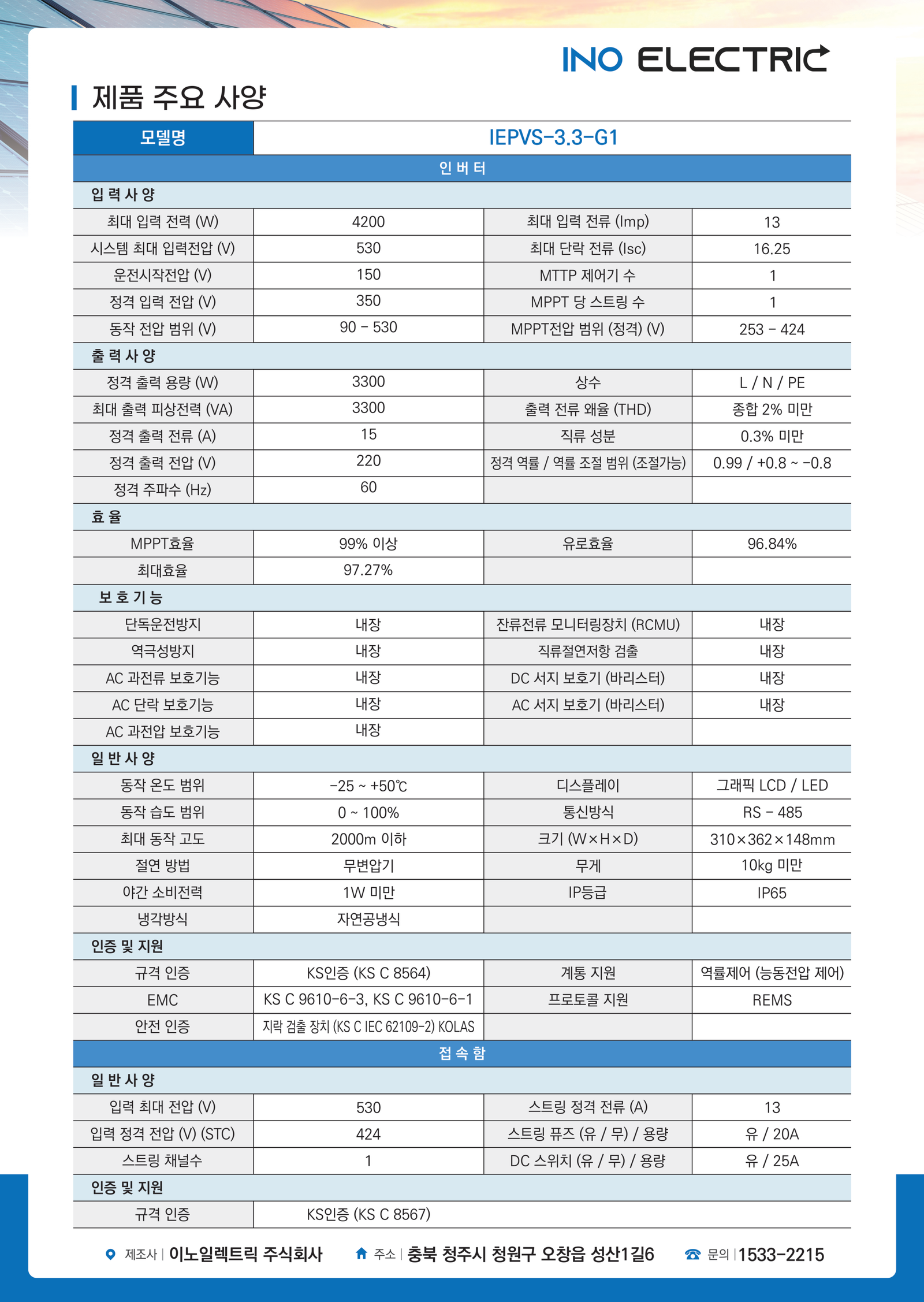

[상세 사양] 제조사 사양서 기준
입력사양
| 최대 입력 전력 (W) | 4200 |
|---|---|
| 시스템 최대 입력전압 (V) | 530 |
| 운전시작전압 (V) | 150 |
| 정격 입력 전압 (V) | 350 |
| 동작 전압 범위 (V) | 90 - 530 |
| 최대 입력 전류 (Imp) | 13 |
| 최대 단락 전류 (Isc) | 16.25 |
| MTTP 제어기 수 | 1 |
| MPPT 당 스트링 수 | 1 |
| MPPT전압 범위 (정격) (V) | 253 - 424 |
출력사양
| 정격 출력 용량 (W) | 3300 |
|---|---|
| 최대 출력 피상전력 (VA) | 3300 |
| 정격 출력 전류 (A) | 15 |
| 정격 출력 전압 (V) | 220 |
| 정격 주파수 (Hz) | 60 |
| 상수 | L / N / PE |
| 출력 전류 왜율 (THD) | 종합 2% 미만 |
| 직류 성분 | 0.3% 미만 |
| 정격 역률 / 역률 조절 범위 (조절가능) | 0.99 / +0.8 ~ -0.8 |
효율
| MPPT효율 | 99% 이상 |
|---|---|
| 최대효율 | 97.27% |
| 유로효율 | 96.84% |
보호 기능
| 단독운전방지 | 내장 |
|---|---|
| 역극성방지 | 내장 |
| AC 과전류 보호기능 | 내장 |
| AC 단락 보호기능 | 내장 |
| AC 과전압 보호기능 | 내장 |
| 잔류전류 모니터링장치 (RCMU) | 내장 |
| 직류절연저항 검출 | 내장 |
| DC 서지 보호기 (바리스터) | 내장 |
| AC 서지 보호기 (바리스터) | 내장 |
일반사양
| 동작 온도 범위 | -25 ~ +50℃ |
|---|---|
| 동작 습도 범위 | 0 ~ 100% |
| 최대 동작 고도 | 2000m 이하 |
| 절연 방법 | 무변압기 |
| 야간 소비전력 | 1W 미만 |
| 냉각방식 | 자연공냉식 |
| 디스플레이 | 그래픽 LCD / LED |
| 통신방식 | RS - 485 |
| 크기 (W×H×D) | 310×362×148mm |
| 무게 | 10kg 미만 |
| IP등급 | IP65 |
인증 및 지원
| 규격 인증 | KS인증 (KS C 8564) |
|---|---|
| EMC | KS C 9610-6-3, KS C 9610-6-1 |
| 안전 인증 | 지락 검출 장치 (KS C IEC 62109-2) KOLAS |
| 계통 지원 | 역률제어 (능동전압 제어) |
| 프로토콜 지원 | REMS |
접속함 일반사양
| 입력 최대 전압 (V) | 530 |
|---|---|
| 입력 정격 전압 (V) (STC) | 424 |
| 스트링 채널수 | 1 |
| 스트링 정격 전류 (A) | 13 |
| 스트링 퓨즈 (유 / 무) / 용량 | 유 / 20A |
| DC 스위치 (유 / 무) / 용량 | 유 / 25A |
| 규격 인증 (접속함) | KS인증 (KS C 8567) |
[인증·보증]
KS 인증 : KS C 8565 인증 (설비코드 PV-AGTI-1-0154, PV-AGTI-3-0158)
규격 인증 : 인버터 KS인증 (KS C 8564) · EMC KS C 9610-6-3, KS C 9610-6-1 · 안전 인증: 지락 검출 장치 (KS C IEC 62109-2) KOLAS · 접속함 KS인증 (KS C 8567)

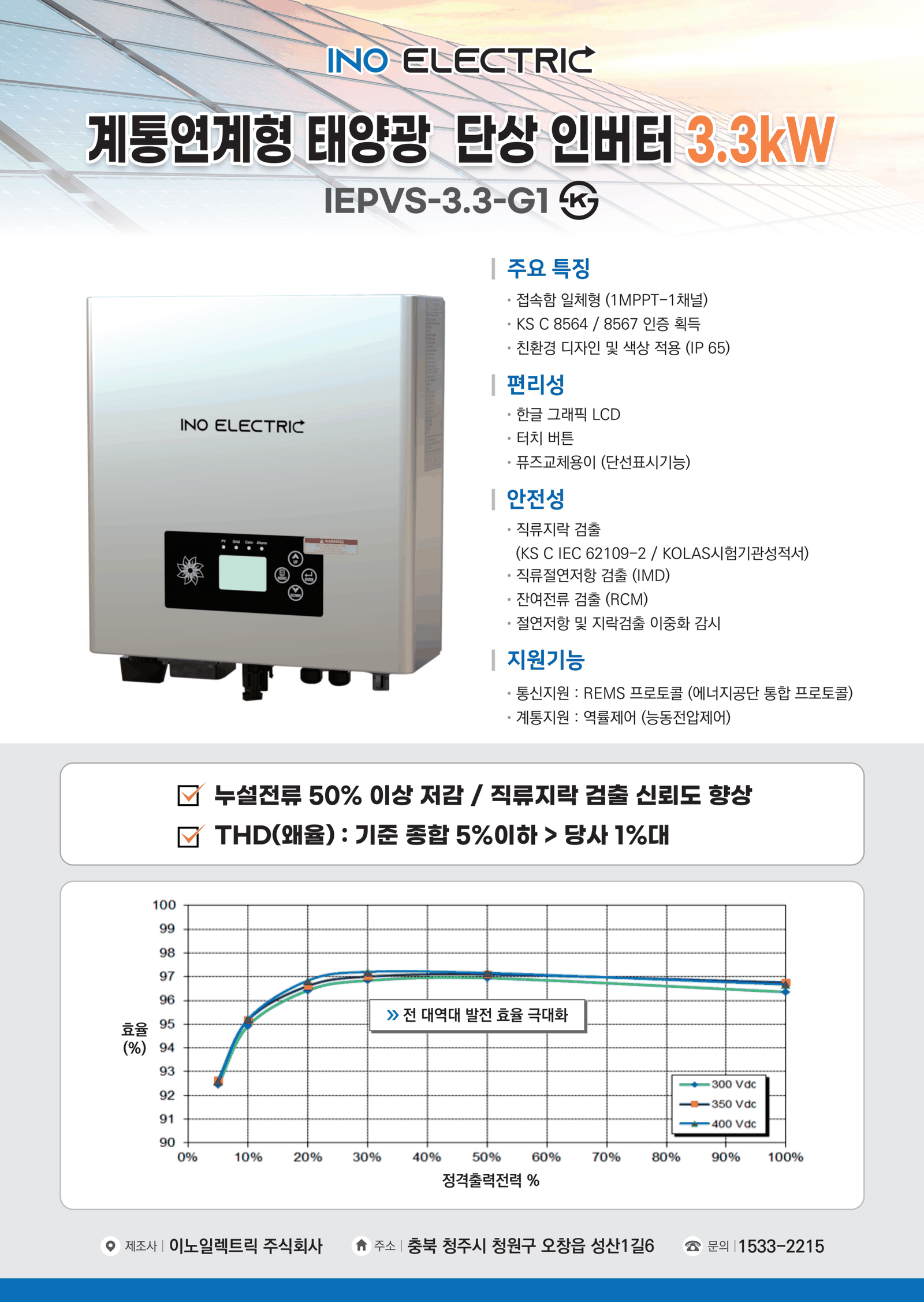

[사양서 원문]
-
