[인버터/솔플래닛] ASW60K-LT-G3(i30·i25) (스트링)
2026-10-19
본문
■ 한 줄 요약
솔플래닛 ASW60K-LT-G3, ASW60K-LT-G3(i25)~ 60kW 스트링 인버터. 정격출력 60000W, 최대 66000VA, 최대효율 98.6%, MPPT 5.
[제품 특징]
• 특별한 도구나 공구 없이 안정적인 DC 연결을 도와주는 MC4 커넥터
• 컴팩트한 월 마운트(벽면 설치) 디자인
• 발전량을 높이기 위한 150% PV 어레이 오버사이징
• 유연한 PV 어레이 설계를 위한 최대 5개의 MPPT 적용
• 스트링당 20A 입력 전류로 양면 및 대면적 PV 모듈에 최적화
• ShadeSol - 음영과 같은 악조건 시 발전량 개선
• Type II AC 및 DC 서지 보호
• AFCI 아크 감지 및 차단 기능
[핵심 사양]
1. 정격출력 : 60kW (정격 유효 전력) / 60kVA (정격 피상 전력)
2. 최대 출력전력 : 66kVA (최대 피상 전력)
3. 정격 출력전압 / 상수 : 220V / 380V, 3 / 3-N-PE
4. 최대 출력전류 : 100.0 A
5. 최대효율 : 98.6%
6. 유로효율 : 98.3%
7. 최대 입력전압 : 1100V
8. MPPT 전압범위 : 200V - 1000V (정격 입력 전압 630V)
9. MPPT 수 / 스트링 수 : 5 / 2 (MPPT 입력 개수 / MPPT 당 스트링 개수)
10. 최대 입력전류 : 40A
11. 퓨즈사양 : 30A/1,500Vdc (i30) · 25A/1,500Vdc (i25)
12. 크기(W×H×D) : 670 × 580 × 270 mm
13. 무게 : 43kg
14. 냉각방식 : 액티브 냉각
15. 동작 온도범위 : -25°C ... +60°C
16. 보호등급 : IP66
17. 통신방식 : RS485 / Wi-Fi / LAN(기본) / 4G(옵션)
18. 디스플레이 : LED 표시등(현재 상태/오류/통신)
[상세 사양] 제조사 사양서 기준
입력(DC)
| 최대 PV 어레이 전력 | 90kWp STC |
|---|---|
| 최대 입력 전압 | 1100V |
| MPP 전압 범위 / 정격 입력 전압 | 200V - 1000V / 630V |
| 최소 입력 전압 | 200V |
| 최소 동작 전압 | 250V |
| 최대 입력 전류 | 40A |
| 최대 단락 전류 | 55A |
| 퓨즈 사양 | 30A/1,500Vdc (i30) · 25A/1,500Vdc (i25) |
| MPPT 입력 개수 / MPPT 당 스트링 개수 | 5 / 2 |
출력(AC)
| 정격 유효 전력 | 60kW |
|---|---|
| 정격 피상 전력 | 60kVA |
| 최대 피상 전력 | 66kVA |
| AC 공칭 전압 | 220V / 380V |
| AC 전압 범위 | 180~305V / 312V~528V |
| AC 주파수 / 범위 | 60Hz/55Hz - 65Hz |
| 최대 출력 전류 | 100.0 A |
| 조정 가능한 역률 범위 | 지상 0.8 ~ 진상 0.8 |
| 피드-인(Feed-in) 위상 | 3 / 3-N-PE |
| 정격 출력에서의 종합고조파 왜형률(THD) | <= 3 % |
효율 및 보호
| 최대 효율 / 유로 효율 | 98.6% / 98.3% |
|---|---|
| DC 스위치 | ● (기본 사양) |
| 지락 모니터링 / 그리드 모니터링 | ● / ● (기본 사양) |
| DC 역극성 보호 / AC 단락 보호 | ● / ● (기본 사양) |
| 전극 구분형 잔류 전류 모니터링 장치 | ● (기본 사양) |
| 단독 운전 방지 보호 | ● (기본 사양) |
| DC 서지 보호(SPD) | Type II |
| AC 서지 보호 | Type II |
| 아크 차단기(AFCI) | ● (기본 사양) |
| 보호 등급(IEC 62109-1 기준) / 과전압 카테고리(IEC 62109-1 기준) | I / AC: III; DC: II |
| Sunspec 프로토콜 | ● (기본 사양) |
일반 정보
| 크기(w x h x d) | 670 / 580 / 270mm |
|---|---|
| 중량 | 43kg |
| 동작 온도 범위 | -25°C ... +60°C |
| 대기전력 소비량(야간) | < 1W |
| 위상 배치 | 비격리 |
| 냉각 방식 | 액티브 냉각 |
| 보호 등급(IEC 60529 기준) | IP66 |
| 내후성 등급(IEC 60721-3-4 기준) | 4K4H |
| 상대 습도(비응축) | 100% |
| 최대 작동 고도 | 4000m |
특징
| DC 연결 | MC4 커넥터 |
|---|---|
| AC 연결 | OT/DT 커넥터 |
| 설치 방식 | 월-마운팅 브래킷 |
| LED 표시등(현재 상태/오류/통신) | ● (기본 사양) |
| 통신 인터페이스 | ●/●/●/○ (RS485 / Wi-Fi / LAN / 4G) — 4G 옵션 |
| 제조국 | 중국 |
| 인증서 및 승인 정보 (요청 시 상세 정보 제공) | IEC 62109-1/2, IEC 63027, KS8565, KS8567 |
[인증·보증]
KS 인증 : KS C 8565 인증 (설비코드 PV-AGTI-1-4411, PV-AGTI-3-4412)
규격 인증 : IEC 62109-1/2, IEC 63027, KS8565, KS8567

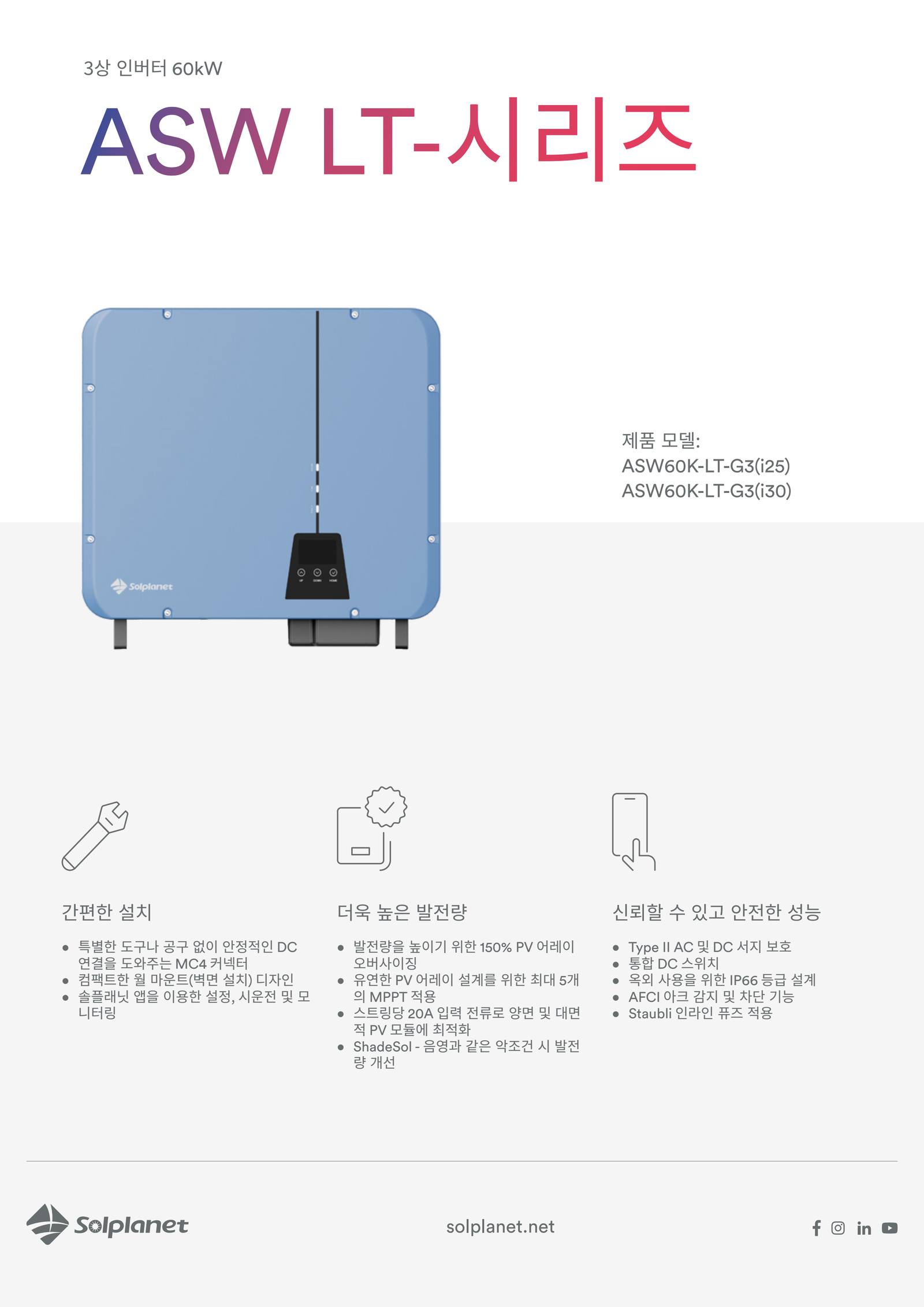

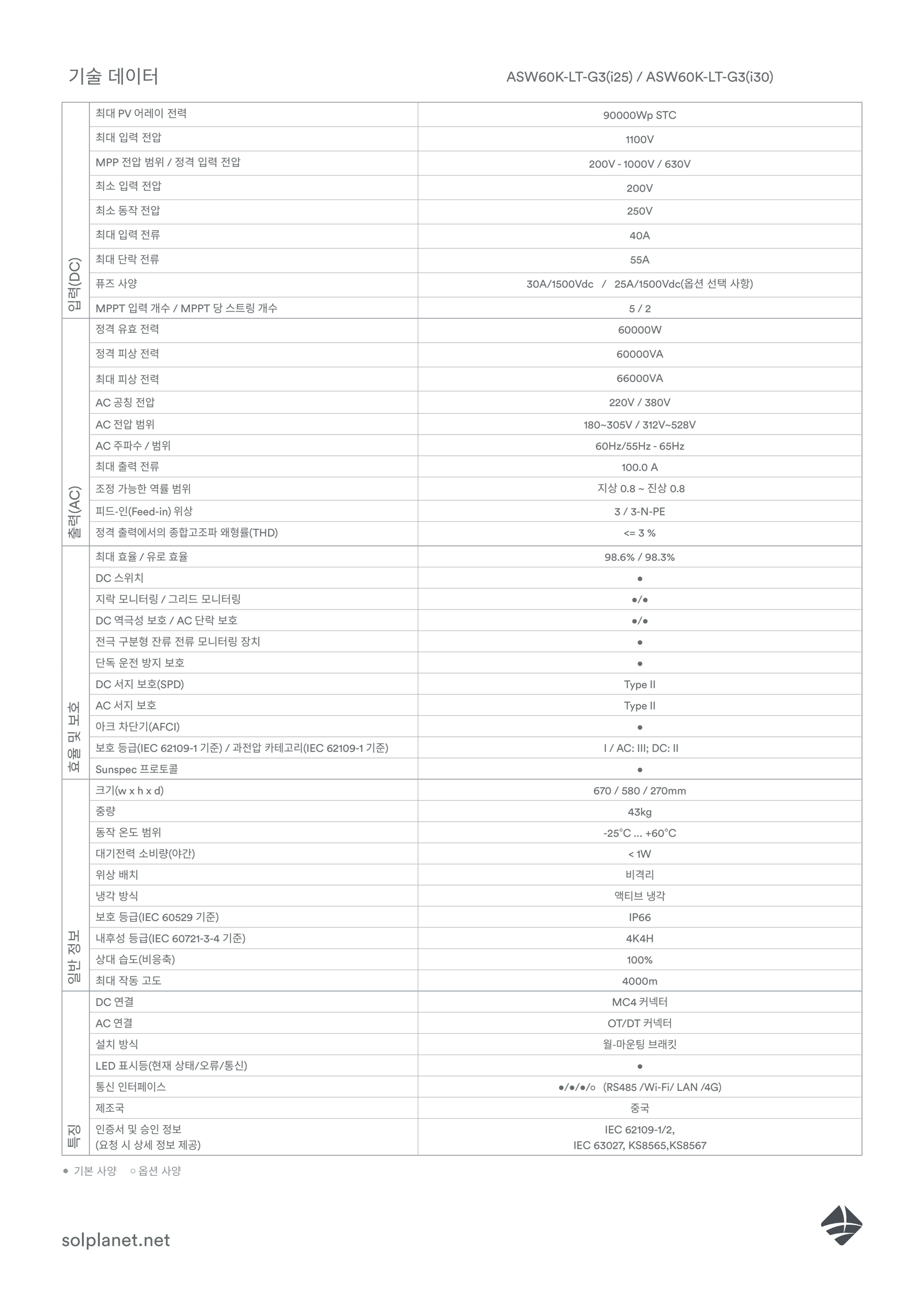

[사양서 원문]
[문의]
견적·재고·납기 문의 : 문의하기
문의 시 아래 모델명을 문의내용에 넣어 주세요.
모델명 : ASW60K-LT-G3
-
