■ 한 줄 요약
에너지어스 VPPC-KR-V1 ~ 분산형전원(태양광) 모니터링 제어기기. 4.3인치 터치 디스플레이, RS485 2포트(인버터·연계운용장치), IP65, 120×90×22.3 mm·0.21 kg.
[제품 특징]
• 분산형전원(태양광) 발전소용 모니터링 제어기기 — 인버터·연계운용장치 RS485 연동
• IP65 방진방수, 외부 설치 가능
• 4.3인치 터치 디스플레이로 현장 상태 확인
• 컴팩트 설계 120×90×22.3 mm, 0.21 kg
• PCB 보호코팅, 대기전력 2.1 W
• 웹·앱 원격 모니터링 지원(에너지어스 웹&앱)
[핵심 사양]
1. 디스플레이 : 4.3인치 TFT 터치패널 (해상도 800×480, 활성영역 95.04×53.86 mm)
2. 프로세서 / 메모리 : ARM Cortex-A7 듀얼코어 1 GHz / 256MB NAND Flash + 128MB DDR3 RAM
3. 통신 포트 : RS485 ×2 (COM0 인버터 · COM1 연계운용장치), 이더넷, USB Type-C(펌웨어 업데이트)
4. 전원 / 소비전력 : DC 5V (4.5~5.5V, 전원 절연) / 2.1 W@DC5V
5. 크기(W×H×D) : 120 × 90 × 22.3 mm
6. 무게 : 0.21 kg
7. 보호등급 : IP65 (방진·방수, 외부 설치 가능), IK08
8. 동작 온도범위 : -20 ~ 55 ℃ (습도 10~90% RH, 비응축)
9. 냉각방식 : 자연 냉각
10. 인증 : KC 인증, EMC 적합성평가
[상세 사양] 제조사 사양서 기준
디스플레이
| 디스플레이 크기 | 4.3 인치 TFT |
|---|---|
| 활성 영역 | 95.04×53.86 mm |
| 해상도 | 800×480 |
| 디스플레이 색상 | 24 비트 |
| 표시 각도 | 80/80/80/80 |
| 명암비 | 1200:1 |
| 백라이트 유형 / 명도 | LED / 400 cd/m² |
| 백라이트 수명 | 30,000 시간 이상 |
| 터치 패널 | 4선식 정밀 저항 네트워크 (표면 경도 3H) |
시스템·통신
| 프로세서 | ARM Cortex-A7 듀얼 코어 1GHz |
|---|---|
| 메모리 | 256MB NAND 플래시 + 128MB DDR3 RAM |
| RTC | Real-Time Clock 내장 |
| 이더넷 포트 | 1 × 이더넷 (Male: 5V 전원공급 / Female: 인터넷) |
| 프로그램 다운로드 | USB 슬레이브 포트 (Type-C) |
| COM 포트 | COM0: RS485 (인버터) · COM1: RS485 (연계운용장치) |
전기적 사양
| 입력 전압 | DC 5V (전원 절연, 4.5V~5.5V) |
|---|---|
| 전력 소비 | 2.1 W@DC5V |
| 전력 손실 허용 | < 3 ms |
| 절연저항 | 50 MΩ@500V DC 이상 |
| 내전압 시험 | 500 VAC 1분 |
구조·환경
| 치수 | 120 × 90 × 22.3 mm (W×H×D) |
|---|---|
| 무게 | 0.21 kg |
| PCB 코팅 | 예 |
| 작동 온도 / 습도 | -20 ~ 55 ℃ / 10~90% RH (비응축) |
| 보관 온도 / 습도 | -30 ~ 60 ℃ / 10~90% RH (비응축) |
| 진동 시험 | 10~500 Hz, 30 m/s², 3 사이클/1 시간 |
| 자외선 방지 | ASTM G 154-12a Cycle 1 |
| 냉각방식 | 자연 냉각 |
인증 및 보호등급
| 패널 보호 정도 | IP65, IK08 준수 |
|---|---|
| 인증 | KC 인증, EMC 적합성평가 |
[인증·보증]
인증 : KC 인증, EMC 적합성평가 (제조사 사양서 기재)
보호등급 : IP65 (방진·방수), IK08
제품보증 : 납품일로부터 14개월 또는 사용전 검사 완료 후 12개월 중 먼저 도래하는 날까지 (제조사 품질보증서 기준)

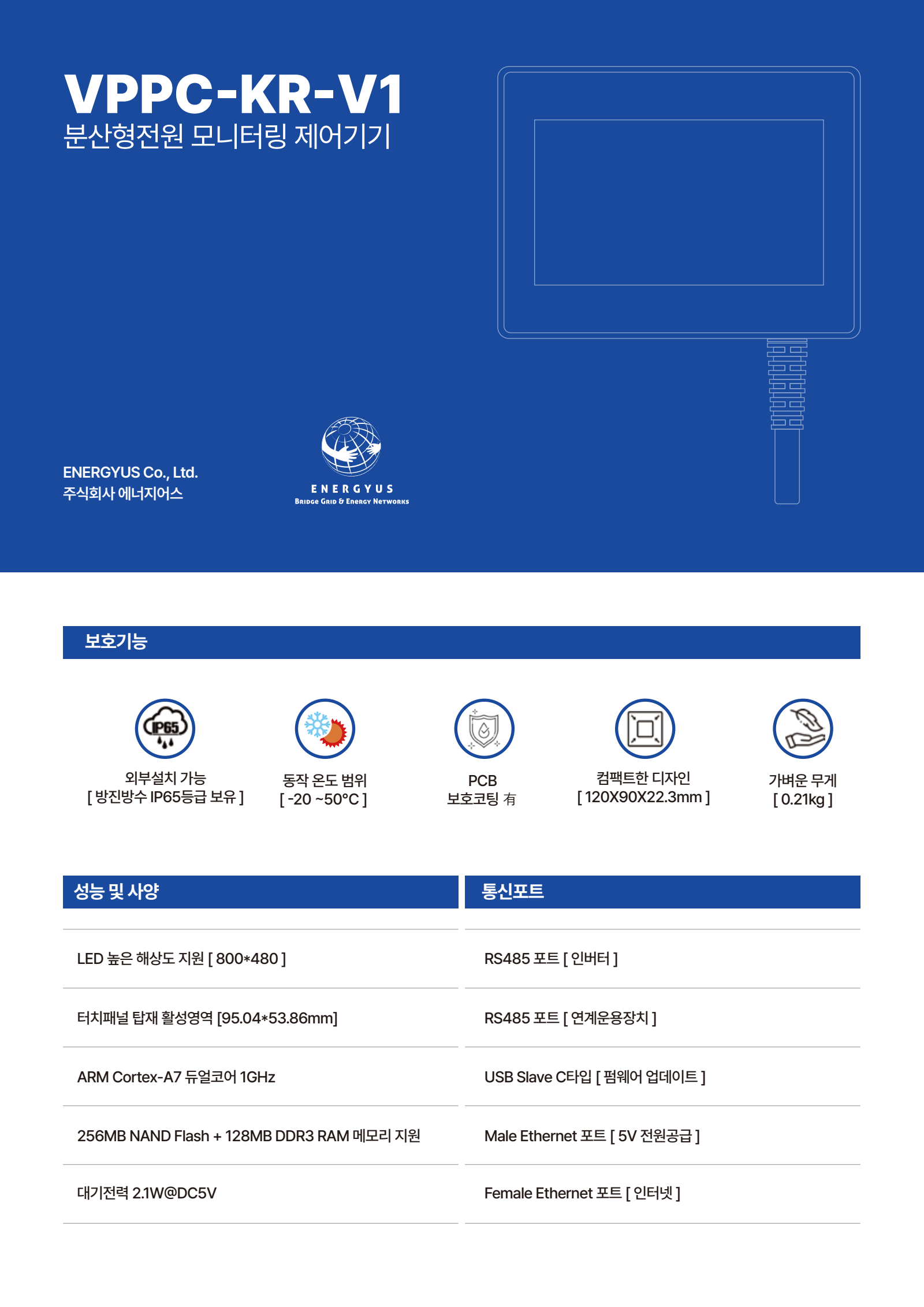

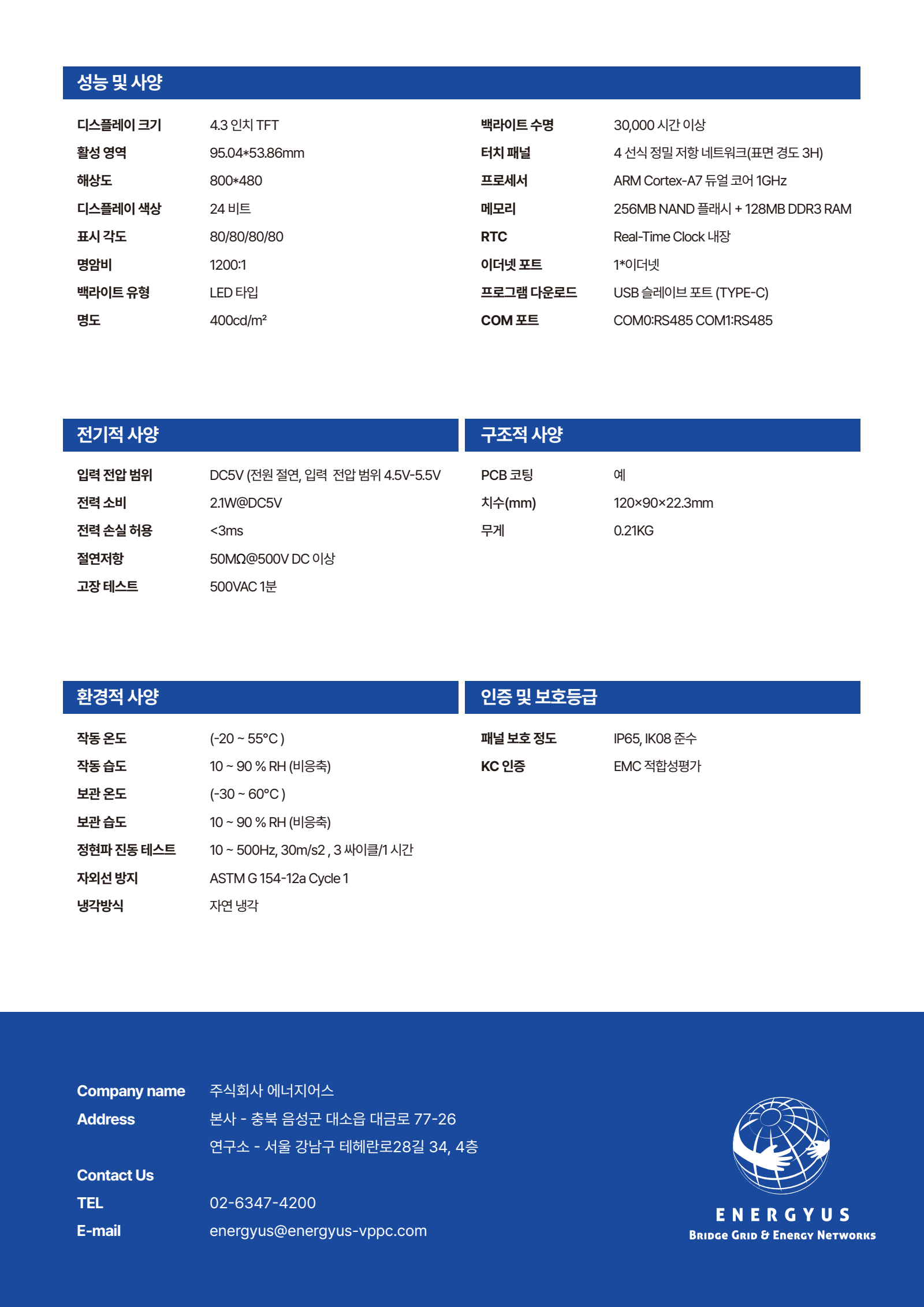

[사양서 원문]
